支持金具 　J-A型・J-B型・J-C型・J-H型 　K-A型・K-B型・K-C型・K-H型

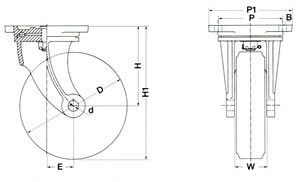

【J-A型】

自由金具呼称 車輪外径 車輪取付高さ 金具高さ 金具内幅 偏芯 軸径 取付座 取付ピッチ 取付穴 自重（ピン含） D H1 H W E ｄ P1 P B kg 100J-A 100 140 90 45 30 12 104×104 85×85 11 1.1 130J-A 130 170 105 54 40 20 135×135 100×100 11 2.1 150J-A 150 195 120 59 40 20 135×135 100×100 11 2.2 200J-A 200 250 150 60 50 20 158×158 120×120 14 3.6

【J-B型】

自由金具呼称 車輪外径 車輪取付高さ 金具高さ 金具内幅 偏芯 軸径 取付座 取付ピッチ 取付穴 自重（ピン含） D H1 H W E ｄ P1 P B kg 75J-B 75 121 84 41 25 10 86×86 62×62 10 0.7 100J-B 100 145 95 45 30 12 107×107 80×80 11 1.2 130J-B 130 180 115 55 40 20 123×123 95×95 12 2.1 150J-B 150 210 135 61 45 20 128×128 100×100 12 2.3 180J-B 180 230 140 61 50 20 138×138 102×102 13 2.8 200J-B 200 255 155 61 50 20 145×145 112×112 13 3.2 250J-B 250 315 190 70 60 25 177×177 140×140 14 5.0 300J-B 300 365 215 73 80 30 190×190 150×150 15 6.8

【J-C型】

自由金具呼称 車輪外径 車輪取付高さ 金具高さ 金具内幅 偏芯 軸径 取付座 取付ピッチ 取付穴 自重（ピン含） D H1 H W E ｄ P1 P B kg 100J-C 100 140 90 44 35 12 105×105 82×82 12 1.2 130J-C 130 172 107 57 40 20 120×120 94×94 12 2.1 150J-C 150 192 117 60 45 20 130×130 100×100 12 2.5 200J-C 200 252 152 60 55 20 145×145 115×115 14 3.7 250J-C 250 305 180 67 65 25 165×165 135×135 14 6.1

【J-H型】

自由金具呼称 車輪外径 車輪取付高さ 金具高さ 金具内幅 偏芯 軸径 取付座 取付ピッチ 取付穴 自重（ピン含） D H1 H W E ｄ P1 P B kg 100×50J-H 100 145 95 60 40 17 135×135 104×104 11 2.6 100×65J-H 100 145 95 74 40 17 135×135 104×104 11 2.7 150×50J-H 150 205 130 60 50 25 163×163 125×125 14 4.1 150×65J-H 150 205 130 71 50 25 163×163 125×125 14 4.3 150×75J-H 150 205 130 86 50 25 163×163 125×125 14 4.3 150×100J-H 150 205 150 112 60 30 165×165 115×115 14 6.7 180×65J-H 180 235 145 71 45 25 147×147 110×110 14 3.8 200×50J-H 200 260 160 64 60 25 180×180 136×136 14 4.9 200×65J-H 200 260 160 74 60 25 180×180 136×136 14 5.2 200×75J-H 200 260 160 86 60 25 180×180 136×136 14 6.7

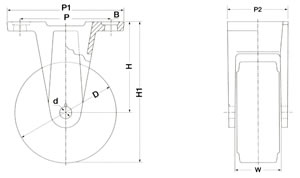

【K-A型】

固定金具呼称 車輪外径 車輪取付高さ 金具高さ 金具内幅 軸径 取付座 取付ピッチ 取付穴 自重（ピン含） D H1 H W ｄ P1×P2 P B kg 100K-A 100 140 90 45 12 116×61 90 12 0.7 130K-A 130 170 105 51 20 133×72 105×32 12 1.3 150K-A 150 195 120 60 20 152×81 120×45 13 1.7 200K-A 200 250 150 60 20 181×83 150×50 14 2.2

【K-B型】

固定金具呼称 車輪外径 車輪取付高さ 金具高さ 金具内幅 軸径 取付座 取付ピッチ 取付穴 自重（ピン含） D H1 H W ｄ P1×P2 P B kg 75K-B 75 121 84 41 10 125×55 103 10 0.5 100K-B 100 145 95 45 12 130×65 102 11 0.9 130K-B 130 180 115 55 20 155×75 128 13 1.3 150K-B 150 210 135 61 20 184×75 150 14 1.7 180K-B 180 230 140 61 20 200×82 162 14 2.1 200K-B 200 255 155 61 20 207×83 165 14 2.2 250K-B 250 315 190 70 25 207×92 168 16 3.2 300K-B 300 365 215 73 30 207×98 175×60 13 4.0

【K-C型】

固定金具呼称 車輪外径 車輪取付高さ 金具高さ 金具内幅 軸径 取付座 取付ピッチ 取付穴 自重（ピン含） D H1 H W ｄ P1×P2 P B kg 100K-C 100 140 90 44 12 125×68 90 12 0.7 130K-C 130 172 107 57 20 145×84 110 14 1.2 150K-C 150 192 117 60 20 160×90 122 14 1.4 200K-C 200 252 152 60 20 190×96 143 14 2.1 250K-C 250 305 180 67 25 200×143 160×100 14 3.4

【K-H型】

固定金具呼称 車輪外径 車輪取付高さ 金具高さ 金具内幅 軸径 取付座 取付ピッチ 取付穴 自重（ピン含） D H1 H W ｄ P1×P2 P B kg 100×50K-H 100 145 95 60 17 158×96 124×64 11 1.5 100×65K-H 100 145 95 78 17 152×106 124×78 11 1.6 150×50K-H 150 205 130 68 25 185×96 152×64 14 2.8 150×65K-H 150 205 130 78 25 185×110 152×78 14 2.8 150×75K-H 150 205 130 93 25 185×120 152×86 14 3.2 150×100K-H 150 205 150 112 30 177×145 140×45 14 4.3 180×65K-H 180 235 145 77 25 180×100 140×45 14 3.2 200×50K-H 200 260 160 68 25 208×100 174×64 14 3.5 200×65K-H 200 260 160 78 25 208×114 174×78 14 3.6 200×75K-H 200 260 160 93 25 208×124 174×86 14 3.8

---
